單鬥提升機介紹

圖片大全

外形結構圖

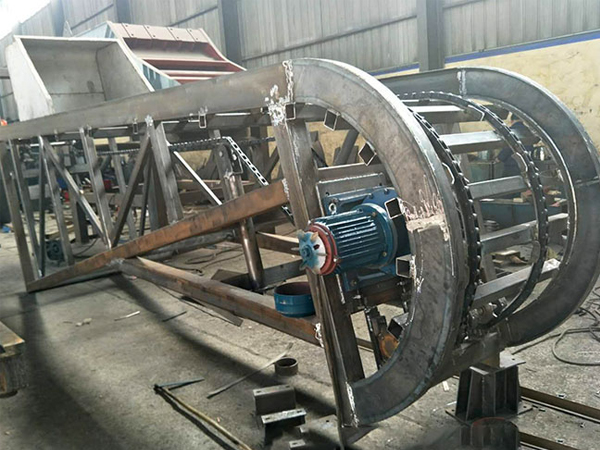

單鬥提升機包括機架、料鬥、上軌道、下軌道和鏈條，上軌道與下軌道固定在機架上，鏈條安裝在機架上，料鬥上設置有上行走輪與下行走輪，上行走輪置於上軌道內，下行走輪置於下軌道內，上行走輪與鏈條連接，其特征在於，在上軌道上靠近地麵的一端設置有橫向移動軌道。新型單鬥提升機，動作簡單，運行穩定性高，生產成本和運行成本低。

使用原理

當料車在底部原始位置時，由人工或其他方式給料車加滿物料，料車充滿後，按動啟動按鈕，傳動裝置的鋼絲繩牽引料車緩緩上升，料車沿著導軌上升到指定高度的運料層後，前一對車輪沿下軌水平段、後一對車輪沿上軌傾斜段繼續上升並慢慢翹起、使料車鬥體傾翻而卸出物料。在此同時，料車碰觸到限位開關，傳動裝置隨即停止工作。確保物料卸清後，按下降按鈕，料車即自動返回。當料車自上而下返回到進料處時，碰到底部限位開關，傳動裝置停止工作。

使用說明書
